Бетонораспределительные стрелы

Конструкция и типы бетонораспределительных стрел

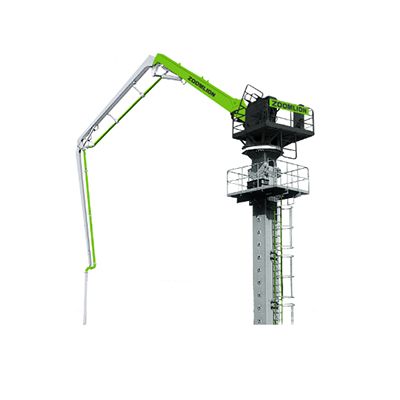

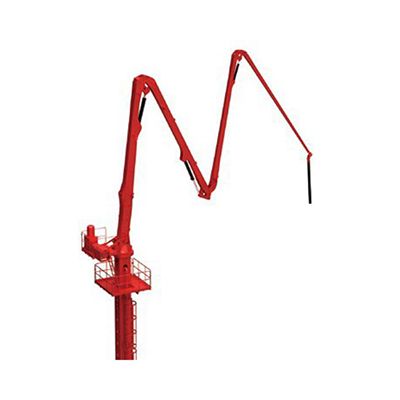

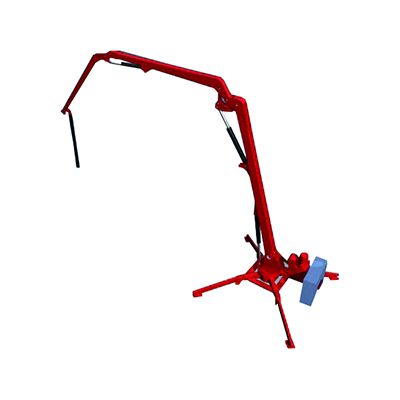

Бетонораспределительные стрелы (БРС) представляют собой стационарное оборудование для подачи бетонной смеси при возведении высотных зданий и масштабных объектов. По способу установки различают самоподъемные стрелы, монтируемые на возводимых перекрытиях, башенные на отдельно стоящих опорах высотой 20-100 м, и рельсовые с перемещением по строительной площадке. Конструктивно БРС состоит из опорной башни секциями 3-6 м, поворотной платформы с механизмом вращения 360°, распределительной стрелы 3-5 секций длиной 28-65 м, бетоновода диаметром 125-180 мм. Ведущие мировые производители - Putzmeister, Schwing, Sany, Zoomlion, CIFA. На российском рынке представлены преимущественно импортные модели, отечественное производство ограничено. Материал конструкции - высокопрочная сталь S355-S690, бетоноводов - St52 с внутренним покрытием карбидом хрома толщиной 4-8 мм. Гидравлическая система с давлением 350-450 бар обеспечивает складывание стрелы за 5-10 минут. Противовес 5-20 тонн балансирует конструкцию при максимальном вылете. По ГОСТ 34329-2017 стрелы классифицируются по радиусу действия и высоте подачи.

Технические характеристики стационарных БРС

Технические параметры бетонораспределительных стрел определяют возможности подачи бетона на высотные объекты. Радиус действия составляет 28-65 метров при высоте подачи до 300 метров с использованием стационарных бетононасосов. Производительность подачи 60-200 м³/час при давлении в системе 50-150 бар обеспечивает непрерывное бетонирование. Диаметр бетоновода 125-180 мм с толщиной стенки 7-11 мм рассчитан на абразивный износ 25000-40000 м³ бетона. Скорость поворота стрелы 0,1-0,5 об/мин с плавным пуском и торможением предотвращает раскачивание. Масса стрелы 15-50 тонн, башни 20-150 тонн в зависимости от высоты и конфигурации. Ветровая нагрузка рассчитывается на скорость до 20 м/с в рабочем положении, до 42 м/с в сложенном. Система подъема самоподъемных стрел включает гидродомкраты 100-200 тонн, обеспечивает подъем на этаж за 2-4 часа. Анкерное крепление к перекрытиям рассчитано на нагрузку 500-1500 кН. Электропитание 380В, 50-100 кВт для гидростанции и механизмов поворота. Система безопасности включает концевые выключатели, анемометр, аварийный останов, громкую связь.

Применение БРС в высотном строительстве

Бетонораспределительные стрелы незаменимы при возведении небоскребов, где обеспечивают подачу бетона на высоту 100-500 метров с производительностью 60-150 м³/час. При строительстве жилых комплексов 25-50 этажей самоподъемные стрелы поднимаются вместе с ростом здания, обслуживая радиус 40-60 метров без перестановки крана. Башенные БРС высотой 60-100 м применяются на масштабных стройплощадках 5-20 га, подавая бетон одновременно на 3-5 объектов. При возведении мостов стрелы устанавливают на опорах, бетонируя пролетные строения на высоте 20-80 м над водой. Строительство ГЭС требует БРС с подачей 150-200 м³/час для непрерывного бетонирования массивов плотин объемом 50000-500000 м³. В промышленном строительстве стрелы используют для заливки силосов, градирен, дымовых труб высотой до 300 м. Тоннельные работы применяют специальные БРС для подачи торкрет-бетона на своды с производительностью 20-30 м³/час. Средняя БРС обслуживает 30000-80000 м³ бетона за объект, сокращая количество автобетононасосов на 70-80%. Экономический эффект - снижение затрат на подачу бетона на 30-40%, ускорение темпов строительства на 20-30%.

Монтаж и эксплуатация бетонораспределительных стрел

Монтаж и эксплуатация БРС требует строгого соблюдения проектной документации и правил безопасности согласно СП 70.13330.2012. Монтаж башенной стрелы включает устройство фундамента 10×10×3 м из бетона В25 с анкерными болтами М64-М90, сборку башни секциями с помощью автокрана 100-250 тонн. Самоподъемные стрелы монтируются на плите перекрытия толщиной не менее 250 мм с усилением дополнительными стойками на 2-3 этажа ниже. Пусконаладка включает гидравлические испытания давлением 150% рабочего, проверку геометрии стрелы, балансировку противовеса. Ежесменное обслуживание: осмотр бетоновода на износ, проверка болтовых соединений динамометрическим ключом, контроль уровня масла 100-200 л в гидросистеме. После каждой смены промывка системы 1-2 м³ воды с последующей продувкой. Еженедельно проверяют износ колен бетоновода ультразвуком, при утонении стенки до 3 мм требуется замена. ТО-1 через 250 часов включает замену гидромасла, фильтров, проверку зазоров в шарнирах. Операторы БРС проходят обучение 72 часа с аттестацией в Ростехнадзоре. Демонтаж производится в обратной последовательности с соблюдением ППР.

Выбор бетонораспределительных стрел на Росиндастри

Маркетплейс Росиндастри предоставляет уникальные возможности для подбора бетонораспределительных стрел от ведущих мировых производителей. На платформе представлены новые БРС стоимостью от 15 до 150 млн рублей различных конфигураций: самоподъемные для высотного строительства, башенные для масштабных проектов, мобильные для краткосрочных работ. Поставщики предлагают комплексные решения включающие проектирование установки, поставку оборудования, монтаж специализированными бригадами, пусконаладку с обучением персонала. Покупатели могут выбрать оптимальные параметры: радиус действия 28-65 м, тип крепления, комплектацию запасными бетоноводами, системы управления. Доступны программы финансирования - лизинг с авансом от 20% на срок до 7 лет, аренда на период строительства объекта от 500 тыс. руб/месяц, рассрочка платежа. Платформа обеспечивает полное техническое сопровождение: регулярные инспекции состояния, поставку расходных материалов и запчастей, аварийный ремонт с выездом в течение 24 часов. Модернизация существующих БРС современными системами безопасности, заменой изношенных узлов продлевает срок службы на 10-15 лет. База объединяет предложения поставщиков из всех регионов России, гарантируя конкурентные цены и оперативное обслуживание.
